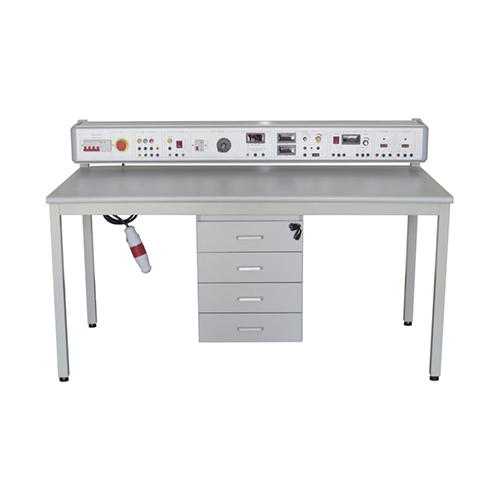

MR470E 작업대 교육 장비 교실 훈련 세트 변압기 훈련 작업대 1. 제품 개요 1.1 개요 본 교육 장비는 다양한 종류의 유도 전동기와 산업 제어 부품을 포함하고 있습니다. 관련 실험을 통해 교류 전동기, 직류 전동기 및 변압기의 작동 특성을 숙지하고, 제어 원리와 제어 방법을 익히며, 관련 지식과 기술을 함양할 수 있습니다. 본 장비는 전문대학, 직업학교, 중등직업학교 및 기술학교의 관련 전공 교육 및 실기 훈련 평가에 적합합니다. 1.2 특징 (1) 교육 플랫폼은 알루미늄 프로파일 기둥 프레임 구조를 채택하고 있으며, 측정 장비와 교육용 전원 공급 장치가 일체형으로 설치되어 사용이 편리하고 손상 위험이 적습니다. (2) 다양한 종류의 전동기가 기본으로 장착되어 있어 여러 교과목의 교육 내용을 조합하여 활용할 수 있습니다. (3) 교육 플랫폼은 우수한 안전 보호 시스템을 갖추고 있습니다. 2. 성능 매개변수 (1) 입력 전원: 3상 5선식 380V±10% 50Hz (2) 크기: 1500*800*940mm (3) 총 용량: <1.5KVA (4) 무게: <150kg (5) 작동 조건: 주변 온도 -10℃～+40℃, 상대 습도 <85% (25℃) 3. 제품 구성 3.1 전원 박스 전원 제어 화면은 알루미늄 합금 프로파일 패널을 사용한 밀폐형 박스 구조로, 하단 선반과 일체로 연결됩니다. 3.2 훈련 테이블 훈련 테이블은 알루미늄 프로파일 기둥으로 지지되며, 하단의 만능 바퀴에는 브레이크가 장착되어 있습니다. 테이블 상판은 25mm 두께의 고밀도 기판으로 제작되었으며, 표면은 고온 고압 방화 보드로 마감되었습니다. 4단 가이드형 서랍이 장착되어 있어 견고하고 미려한 구조를 자랑합니다. 3.3 전원 박스 구성 1- 회로 차단기 2- 비상 정지 스위치 3- AC 380V 출력 4- AC 220V 출력 5- AC 0-250V 출력 6- DC 0-30V 출력 7- DC PWM 8- DC 12V 전원 공급 장치 9- DC 24V 전원 공급 장치 3.4 관련 장치 (1) 여러 개의 K4 테스트 라인 (2) 실험대
