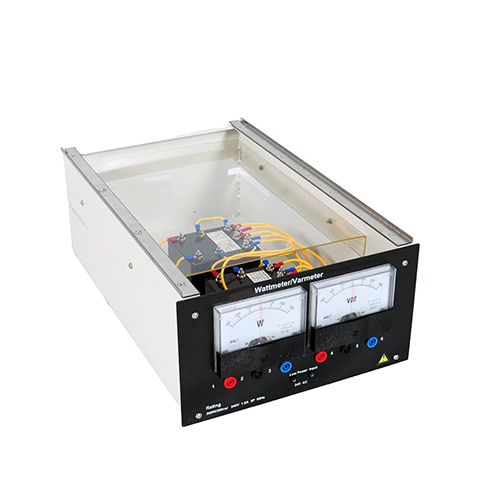

MR504E 전력계, 직업 훈련 장비, 대학교 교육 장비, 변압기, 훈련용 작업대 I. 제품 개요 1.1 개요 전력계/무효전력계 모듈은 전기기계시스템(EMS)용 계측 모듈 중 하나입니다. 이 모듈은 평형 3상 회로에서 유효 전력과 무효 전력을 직접 측정하도록 설계된 전력계와 무효전력계를 갖추고 있습니다. 각 계측기는 전력 흐름 방향을 나타내는 0도 중심의 케이블 눈금을 사용합니다. 전자 설계는 전압 및 전류 센서를 사용하여 선로 전압과 전류를 측정합니다. 전압 및 전류 회로는 내부에 연결되어 있으므로 학생들은 모듈의 "선로" 및 "부하" 단자만 연결하면 됩니다. 1.2 특징 1. 뛰어난 전기 안전 성능을 제공합니다. 2. 미려한 디자인과 간결한 구조를 자랑합니다. 3. 내식성 및 견고한 소재를 사용하여 제품의 수명을 크게 연장합니다. II. 성능 매개변수 2.1 기술 매개변수 전원 공급 매개변수: 3상 AC 220V 전력계 범위: 300-0.300W 전압계 범위: 300-0-300 var 최대 전압: 240V 최대 전류: 1.5A AC 전원 입력: 24V 정확도: 2% 계기 유형: 패널형 100mm (4인치) 무브먼트 유형: 다르송발(d'Arsonval) 2.2 크기 및 무게 크기: 154mm x 287mm x 440mm 무게: 3.9kg III. 구성품 목록 및 상세 설명 3.1 주요 부품 번호 명칭 1 투명 배플 2 전력 트랜스미터 3 전력계 4 전압계 5 터미널 블록 IV. 제품 구성 목록 번호 이름 수량 1 전력 트랜스미터 2 2 전력계 1 3 전압계 1 V. 실험 목록 실험 1 3상 모터의 전력 및 전압 측정
