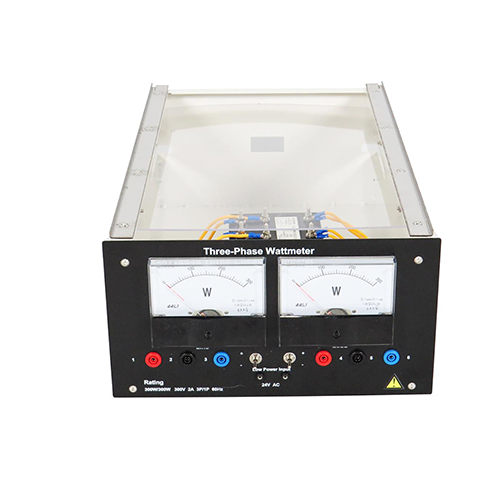

MR503E 삼상 전력계 교육 장비 교실 훈련 세트 변압기 훈련 작업대 I. 제품 개요 1.1 개요 삼상 전력계 모듈은 각각 극성 스위치가 장착된 두 개의 독립적인 전력계로 구성되어 있습니다. 전자 설계는 전압 및 전류 센서를 사용하여 선간 전압과 전류를 측정합니다. 전압 및 전류 회로는 내부적으로 연결되어 있으므로 학생들은 모듈의 "선간" 및 "부하" 단자만 연결하면 됩니다. 삼상 유효 전력은 두 전력계 표시값의 대수적 합입니다. 각 전력계를 독립적으로 사용할 경우, 단상 회로의 유효 전력을 표시합니다. 1.2 특징 삼상 전력계는 Y결선 및 Δ결선 시스템을 포함한 모든 삼상 회로와 평형 및 불평형 부하 조건에 적합합니다. II. 성능 매개변수 2.1 기술 매개변수 전원 공급 매개변수: 300W/300W 300V 2A 3상/1상 60Hz 2.2 크기 및 무게 크기: 460mm x 290mm x 265mm 무게: 10kg 미만 III. 구성품 목록 및 상세 설명 3.1 주요 부품 번호 명칭 1 삼상 전력계 2 입력 포트 3 출력 포트 4 24V 입력 포트 5 정방향/역방향 다이얼 IV. 실험 목록 실험 1 부하 전력 측정 실험
