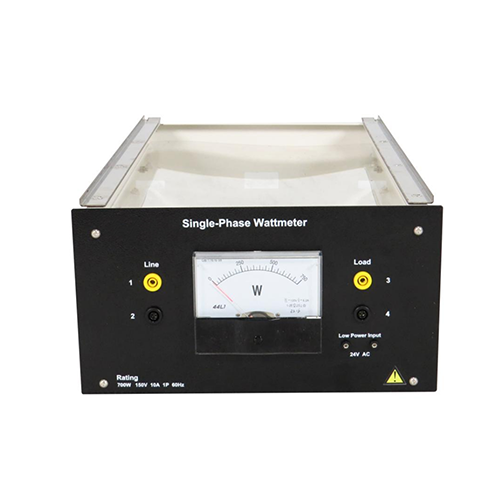

MR502E 단상 전력계 교육 장비 교실 훈련 세트 변압기 훈련 작업대 I. 제품 개요 1.1 개요 단상 전력계는 단상 회로의 전력을 측정하는 계측기입니다. 전자기 유도 원리를 기반으로 하며, 전류 코일과 전압 코일 사이의 상호 작용을 통해 지시침이 움직여 전력을 나타냅니다. 전력 시스템, 실험실 및 다양한 전기 장비의 전력 측정에 널리 사용됩니다. 1.2 특징 높은 측정 정확도: 단상 회로의 유효 전력을 정확하게 측정하여 전력 시스템 운영 및 장비의 에너지 소비 분석에 신뢰할 수 있는 데이터를 제공합니다. 직관적인 판독: 직관적이고 읽기 쉬운 지시침 표시로 현장에서 측정값을 빠르고 쉽게 확인할 수 있습니다. 다양한 적용 분야: 교류 회로뿐만 아니라 직류 회로의 전력 측정에도 사용할 수 있습니다. II. 작동 원리 단상 전력계는 전자기 유도 원리를 이용하여 회로의 전력을 측정합니다. 전류 코일은 측정 대상 회로와 직렬로 연결되어 있으며, 코일에 흐르는 전류는 측정 대상 회로의 전류에 비례합니다. 전압 코일은 측정 대상 회로와 병렬로 연결되어 있으며, 코일에 흐르는 전류는 측정 대상 회로의 전압에 비례합니다. 전류 코일과 전압 코일에서 생성된 자기장이 상호 작용하면 바늘이 움직이며, 바늘의 편향 각도는 측정 대상 회로의 전력에 비례하므로 전력을 나타냅니다.
