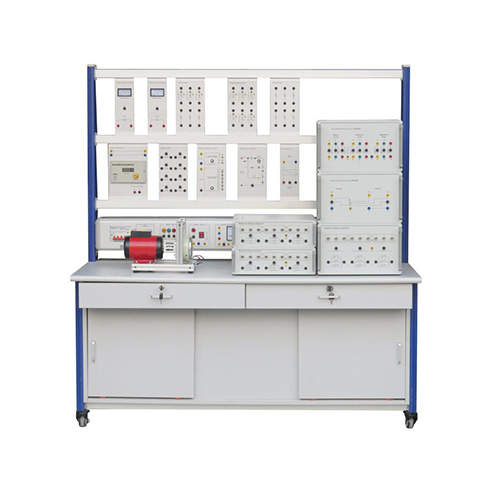

MR229E 전력 전자 교육용 작업대 직업 훈련 장비 대학교 교육 장비 전기 기계 1 제품 개요 1.1 개요 본 교육 세트는 다양한 종류의 사이리스터 응용 회로 유닛으로 구성되어 있으며, 관련 실험을 통해 사이리스터의 전기적 특성을 숙지하고 제어 원리 및 제어 방식을 익힐 수 있습니다. 이를 통해 학생들의 관련 지식과 기술을 향상시키며, 전문대학, 기술대학, 직업전문학교 및 기술학교의 관련 전문 교육 및 기술 훈련 평가에 적합합니다. 1.2 특징 (1) 알루미늄 기둥 프레임 구조의 교육대와 전원 공급 장치가 내장된 일체형 설치 방식으로 안전하고 편리하게 사용할 수 있으며, 손상 위험이 적습니다. (2) 유닛 회로 걸이 박스 구성이 완벽하여 조합 사용이 가능하고, 다양한 교육 내용을 평가할 수 있습니다. (3) 사용자의 다양한 요구 사항을 충족하기 위해 실험 주제와 관련된 유닛을 박스에 유연하게 추가 또는 제거할 수 있습니다. (4) 교육 플랫폼은 우수한 안전 보호 시스템을 갖추고 있습니다. 2. 제품 사양 (1) 입력 전력: 3상 5선식, 380V±10% 50Hz (2) 크기: 1600mm×800mm×1800mm (3) 총 용량: 2.0KVA 미만 (4) 무게: 100kg 미만 (5) 작동 조건: 주변 온도: -10℃~+40℃ 상대 습도: 85% 미만(25℃) 3. 제품 구성 3.1 전원 제어 패널 전원 제어 패널은 알루미늄 합금 프로파일 패널과 밀폐형 본체 구조를 사용하며, 연결부가 하단에 일체형으로 배치되어 있습니다. 3.2 훈련용 작업대 훈련용 작업대는 알루미늄 구조로 되어 있으며, 하단에 4개의 바퀴가 있고 바퀴에 2개의 차단기가 장착되어 있어 편리하게 이동 및 정지할 수 있습니다. 작업대 패널은 두께 25mm의 고밀도 기판으로 제작되었으며, 고온 고압 방염 처리되었습니다. 3개의 가이드 레일형 서랍과 2개의 푸시 앤 플러그 캐비닛이 장착되어 있어 견고하고 신뢰할 수 있으며 외관이 아름답습니다. 3.3 전원 박스 (1) 단상 3선식 전원 입력 방식이며, 누전 차단기 테스트를 완료했고, 비상 정지 버튼이 있어 비상시 전원을 차단할 수 있습니다. (2) 제어 패널에는 2점식 전압계, 1점식 전류계, 1점식 전력계, 1점식 전력계가 있습니다. (3) 표시등, 유럽식 전원 플러그 출력, 안전 출력 소켓이 장착되어 있습니다. (4) 내부 AC 220V 전류 출력, DC 220V 권선 전력, DC 0-220V 연속 조절 가능 DC 전기자 전력, 단락 보호 기능 포함. 4. 실험 및 실습 프로젝트 완료 1. 사이리스터 트리거 회로 실습 프로젝트: 간단한 트리거 회로 단일 접합 트랜지스터 트리거 회로 실험 동기 사인파 위상 편이 트리거 회로 실험 톱니파 동기 위상 편이 트리거 회로 실험 단상 집적 톱니파 트리거 회로 실험 삼상 집적 톱니파 트리거 회로 실험 2. 사이리스터 응용 회로 실습 프로젝트: 단상 반파 제어 정류 회로 실험 단상 브리지형 제어 정류 회로 실험 단상 브리지 전제어 정류기, 능동 인버터 회로 실험 삼상 반파 제어 정류 회로 실험 삼상 브리지형 반파 정류 회로 실험 단상 AC 전압 조정 회로 실험 삼상 AC 전압 조정 회로 실험 3. 특성 및 구동 보호 실습 프로젝트: 단방향 사이리스터 특성 실험 양방향 3극관 사이리스터 특성 시험 펄스 변압기 특성 실습 DC 초퍼 회로 실험 턴오프 사이리스터 특성 실험 파워 MOSFET 특성 실험 파워 트랜지스터 특성 실험 절연 이중극성 트랜지스터 특성 실험 턴오프 사이리스터 구동 및 보호 회로 실험 파워 MOSFET 구동 및 보호 회로 실험 4. 대표 회로 실습 스위칭 전원 공급 장치 실습 조명 회로 실습 자동 온도 제어 장치 실습 영문 사용자 설명서 제공
