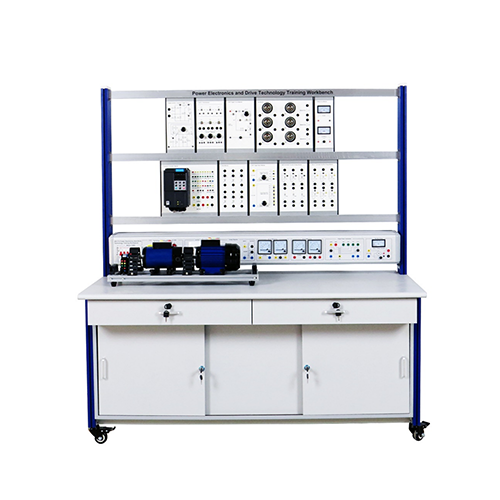

MR287E 전력 전자 및 구동 기술 교육용 실습 장비, 교육용 기자재, 스마트 그리드 교육 장비 1. 제품 소개 1.1 제품 설명 MR287E 전력 전자 및 구동 기술 교육용 실습 장비는 다양한 종류의 사이리스터의 일반적인 응용 회로 모듈을 포함합니다. 관련 실험을 통해 학생들은 사이리스터의 전기적 특성을 이해하고 제어 원리 및 제어 방법을 습득하며 관련 지식과 기술을 함양할 수 있습니다. 이 장비는 고등 직업학교, 전문대학, 특성화고등학교 및 기술학교의 관련 전공 교육 및 기능 훈련 평가에 적합합니다. 1.2 제품 특징 1. 교육 플랫폼은 안정적인 구조의 알루미늄 합금 베이스 플레이트로 제작되었습니다. 각 액추에이터 모듈은 베이스 플레이트에 장착되어 있어 사용이 편리하고 손상될 위험이 적습니다. 2. 교육 장비에는 전기 제어 캐비닛이 장착되어 있습니다. 시스템 전원은 안전 플러그를 통해 공급되며, 교육 장비의 배선은 단자대를 통해 연결되어 안전하고 신뢰할 수 있습니다. 3. 전체 구조는 개방형 및 분리형으로 설계되어 모듈 교체가 용이합니다. 모듈 구성은 생산적인 기능과 통합 학습 기능을 고려하여 설계되었으므로 교육 또는 실습 시 필요한 모듈을 편리하게 선택할 수 있습니다. 2. 기술 사양 2.1 기술 매개변수 전원 공급 장치 매개변수: 3상 5선식, 380V±10% 50Hz 전체 용량: < 2.0 kVA 작업 환경 조건: 작동 조건: 주변 온도: -10℃~ + 40℃; 상대 습도: < 85% (25℃) 2.2 크기 및 무게 크기 1: 1600mm×800mm×1800mm 무게 1: 150KG 3. 제품 구성 요소 명칭 및 기능 소개 3.1 제품 주요 부품 번호 명칭 1 프레임 2 전원 박스 3 모터 유닛 4 서랍 5 단일 접합 트랜지스터 트리거 회로 6 가변 저항 스위치 모듈 7 사이리스터 트리거 회로 모듈 8 인버터 걸이 박스 9 DC 전압 및 전류 측정 모듈 10 부하 걸이 박스 11 다이오드 모듈 12 사이리스터 트리거 보드 모듈 13 반제어 사이리스터 브리지 모듈 14 사이리스터 정류 브리지 모듈 15 만능 캐스터 3.2 제품 전기 부품 번호 명칭 1 3상 회로 차단기 2 비상 정지 버튼 3 3상 전원 출력 모듈 4 단상 전원 소켓 5 자동 전압 조정기 6 AC 전압계 및 전류계 모듈 7 AC 전압계 및 전류계 모듈 8 단상 변압기 9 정류 브리지 모듈 3.3 제품 액세서리 번호 명칭 1 검정색 4mm 안전 전기 케이블 2 빨간색 4mm 안전 전기 케이블 3 노란색 4mm 안전 전기 케이블 4 녹색 4mm 안전 전기 케이블 5 파란색 4mm 안전 전기 케이블 6 이중 색상 4mm 안전 전기 케이블 7 USB-RS485 데이터 케이블 8 퓨즈 9 4mm 연결 케이블 2mm 커넥터 10 USB 메모리 4. 제품 구성 목록 번호 품명 수량 1 3상 비동기 유도 전동기 1 2 직류 분권 전동기 1 3 단일 접합 트랜지스터 트리거 회로 1 4 가변 저항 스위치 모듈 1 5 사이리스터 트리거 회로 모듈 1 6 인버터 행잉 박스 1 7 직류 전압 및 전류 측정 모듈 1 8 부하 행잉 박스 1 9 다이오드 모듈 1 10 사이리스터 트리거 보드 모듈 1 11 반제어 사이리스터 브리지 모듈 1 12 사이리스터 정류 브리지 모듈 1 13 3상 회로 차단기 1 14 비상 정지 버튼 1 15 단상 전원 소켓 1 16 자동 변압기 1 17 교류 전압계 및 전류계 모듈 1 18 교류 전압계 및 전류계 모듈 1 19 단상 변압기 1 20 정류 브리지 모듈 1 21 검정색 4mm 안전 전기 케이블 7 22 빨간색 4mm 안전 전기 케이블 5 23 노란색 4mm 안전 전기 케이블 5 24 녹색 4mm 안전 전기 케이블 5 25 파란색 4mm 안전 전기 케이블 5 26 이중 색상 4mm 안전 전기 케이블 3 27 USB-RS485 데이터 케이블 1 28 퓨즈 20 29 4mm-2mm 커넥터 6 30 USB 메모리 1 5. 제품 교육 실험 목록 (1) 간단한 트랜지스터 트리거 회로 실험 (2) 단일 접합 트랜지스터 트리거 회로 실험 (3) 다이오드 반파 제어 정류 회로 실험 (4) 다이오드 브리지 전파 제어 정류 회로 실험 (5) 3상 브리지 전파 제어 정류 회로 실험 (6) 3상 브리지 반파 제어 정류 회로 실험 (7) 단상 반파 제어 브리지 정류 회로 실험 (8) 단상 반파 제어 브리지 정류 회로 모터 구동 실험 (9) 인버터 제어 실험
