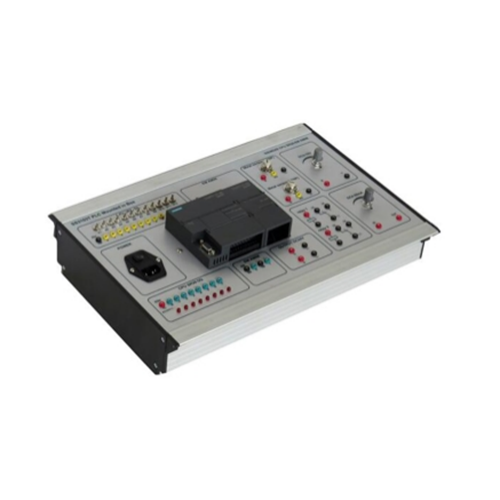

MR056E PLC가 장착된 박스형 직업 훈련 장비, 학습용 실험실 교육 세트, 전기 기계 1. 제품 개요 1.1 개요 본 교육 장비는 지멘스 SMART SR20 PLC 모듈입니다. 관련 실험을 통해 지멘스 SMART PLC의 기본 사용법과 프로그래밍 방법, 프로그래밍 소프트웨어 사용법을 익힐 수 있습니다. 학생들의 관련 지식과 기술을 함양하는 데 도움이 되며, 고등직업학교, 전문대학, 직업전문학교 및 기술직업학교의 교육 및 기능 훈련 평가에 적합합니다. 1.2 특징 (1) 표준 모듈형 유닛 행잉 박스에 PLC가 내장되어 설치됩니다. (2) PLC 모듈의 입출력 단자는 어댑터 단자를 통해 패널로 연결되며, K2 테스트 라인을 사용하여 연결됩니다. (3) PLC 모듈은 지멘스 SMART SR20 모듈 또는 EM AM06 모듈 중에서 선택 가능하며, 12개의 디지털 입력, 8개의 릴레이 출력, 4개의 아날로그 입력, 2개의 아날로그 출력을 제공하고 메모리 카드를 지원합니다. (4) 스위치 조작을 통해 PLC 입력의 디지털 입력 상태를 시뮬레이션할 수 있습니다. (5) LED 표시등으로 출력 상태를 확인할 수 있습니다. 2. 성능 매개변수 (1) 입력 전력: 단상 3선식 220V±10% 50Hz (2) 크기: 297mm × 430mm × 80mm (3) 기계 용량: <1KVA (4) 무게: <100kg (5) 작동 조건: 주변 온도 -10°C ~ +40°C, 상대 습도 <85%(25°C) 3. 제품 구성 (1): 모듈 디지털 입력 (2): EM AM06 모듈 아날로그 입력 (3): PNP형 금속 센서 (2세트) (4): 전압 아날로그 신호 DC 0-10V 출력 (5): 전체 전원 공급 장치 (6): PLC 릴레이 출력 (7): EM AM06 모듈 아날로그 출력 (8): PLC 모듈 (9): PLC DC 24V 출력 (10): DC 24V 릴레이 (2개) (11): 전류 아날로그 신호 DC 4-20mA 출력 3.1 모듈 디지털 입력 모듈에는 12개의 디지털 입력이 있으며, 각 입력은 아날로그-디지털 입력 상태를 전환하는 스위치가 있습니다. 3.2 모듈 릴레이 출력 모듈에는 8개의 릴레이 출력이 있으며, 각 출력에는 릴레이 출력 상태를 나타내는 LED 표시등이 있습니다. 3.3 모듈 아날로그 입력 모듈에는 전압 아날로그 또는 전류 아날로그 신호를 입력할 수 있는 4개의 아날로그 입력 단자가 있습니다. 3.4 모듈 아날로그 출력 모듈에는 아날로그 신호를 출력할 수 있는 2개의 아날로그 입력 단자가 있습니다. 3.5 전체 전원 공급 모듈의 전원은 AC 220V 입력이며, 내장된 DC 24V 전원 공급 장치가 PLC에 전원을 공급합니다. 스위치와 퓨즈가 있는 전원 출력 단자는 안전하고 신뢰할 수 있습니다. 3.6 PLC 모듈 이 모듈에는 Siemens SMART SR20 모듈과 EM AM06 모듈을 사용하는 PLC 모듈이 포함되어 있으며, 12개의 디지털 입력, 8개의 릴레이 출력, 4개의 아날로그 입력, 2개의 아날로그 출력을 제공하고 메모리 카드를 지원합니다. 3.7 PLC DC 24V 출력 이 모듈에는 두 세트의 PLC 출력 DC 24V 전원 공급 장치가 있습니다. 3.8 PNP형 금속 센서(2세트) 이 모듈에는 금속이 감지되면 PLC 입력 신호로 사용할 수 있는 신호를 출력하는 두 세트의 PNP형 금속 센서가 있습니다. 3.9 DC 24V 릴레이(2세트) 이 모듈에는 PLC 외부 액추에이터로 사용할 수 있는 두 세트의 DC 24V 릴레이가 있습니다. 3.10 전압 아날로그 신호 DC 0-10V 출력 이 모듈에는 PLC DC 전압 아날로그 입력 신호로 사용할 수 있는 DC 0-10V 전압 아날로그 신호 세트가 포함되어 있습니다. 3.11 전류 아날로그 신호 DC 4-20mA 출력 이 모듈에는 PLC DC 전류 아날로그 입력 신호로 사용할 수 있는 DC 4-20mA 전류 아날로그 신호 세트가 포함되어 있습니다. 3.12 부속품 (1) USB 통신 케이블 1개 (2) PLC 프로그래밍 소프트웨어 CD 1개 (3) 10A 퓨즈 10개 (4) 황색 표시등 1개, 녹색 표시등 1개, 적색 표시등 1개 (5) 영문 설명서 1개 (6) 2mm 테스트 케이블 25개 (7) 2mm 단자 3개 4. 교육 내용 제공 (1) 컴퓨터와 PLC 통신 및 프로그래밍 교육 (2) 컴퓨터를 이용한 PLC 상태 모니터링 교육 (3) PLC 아날로그 입력 교육
