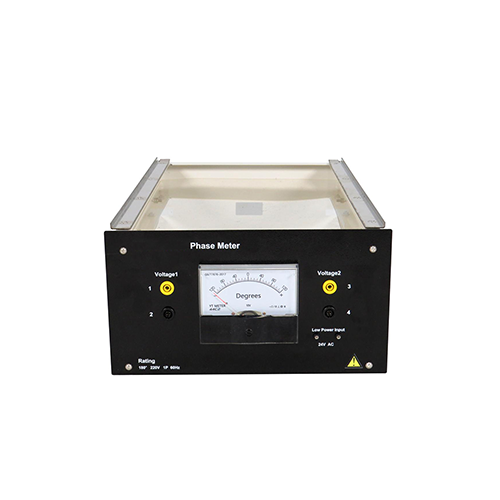

MR507E 위상계 교육 장비 교실 훈련 세트 전기 실험실 장비 I. 제품 개요 1.1 개요 위상계는 3상 교류 회로에서 전압, 전류 및 위상을 측정하는 전기 측정 기기입니다. 전력 시스템, 산업 기업, 과학 연구 기관 등에서 에너지 계량, 위상 모니터링, 전기 장비 시운전 등의 작업에 널리 사용됩니다. 회로 내 전압 및 전류의 진폭과 각 양 사이의 위상을 정확하게 측정할 수 있으며, 단상/삼상 전력, 역률, 주파수 등의 매개변수도 측정할 수 있습니다. 측정 결과는 포인터를 통해 표시되므로 전력 시스템 운영 관리 및 장비 성능 평가에 중요한 데이터를 제공합니다. 1.2 특징 고정밀 측정: 정밀한 기계 구조와 전자 부품을 사용하여 높은 측정 정확도와 안정성을 제공하며, 회로 내 전압, 전류, 위상 등의 매개변수를 정확하게 측정할 수 있습니다. 직관적인 표시: 포인터 표시는 직관적이고 명확하여 사용자가 측정 결과를 빠르고 쉽게 읽을 수 있습니다. 특히 어두운 환경이나 위상 관계를 신속하게 파악해야 할 때 유용합니다. 간편한 조작: 간단하고 이해하기 쉬운 조작 인터페이스와 명확한 표시 덕분에 복잡한 교육 없이도 빠르게 사용을 시작할 수 있어 작업 효율이 향상됩니다. 안전하고 신뢰할 수 있음: 3개의 전압 입력 채널은 서로 절연되어 있으며, 3개의 전류 채널은 클램프형 전류 변압기를 통해 입력됩니다. 측정 대상 회로를 분리하지 않고도 측정이 가능하며, 측정 중 활선 회로에 직접 접촉할 필요가 없어 안전한 작동을 보장합니다. II. 작동 원리 본 제품의 작동 원리는 AC 샘플링 기술과 위상차 측정 기술을 기반으로 합니다. 측정 대상 회로의 전압 및 전류 신호가 위상계에 입력되면, 먼저 전압 변압기와 전류 변압기를 통해 전압 및 전류 감소 처리를 거쳐 고전압 및 고전류 신호를 측정에 적합한 저전압 및 저전류 신호로 변환합니다. 그런 다음, 이 신호들은 각각 위상계의 전압 측정 회로와 전류 측정 회로에 입력되어 정밀 저항, 커패시터 등의 부품을 통해 샘플링 및 조정되어 전압과 전류에 비례하는 아날로그 신호를 얻습니다. 다음으로, 아날로그 신호는 아날로그-디지털 변환기(ADC)를 통해 디지털 신호로 변환되어 계산 및 처리를 위해 마이크로프로세서로 전송됩니다. 샘플링을 통해 얻은 전압 및 전류 디지털 신호를 기반으로, 마이크로프로세서는 위상차 계산 공식을 사용하여 두 전압 간의 위상차, 두 전류 간의 위상차, 그리고 전압과 전류 간의 위상차를 계산하고, 사용자가 읽고 분석할 수 있도록 다이얼의 포인터 위치로 측정 결과를 표시합니다.
