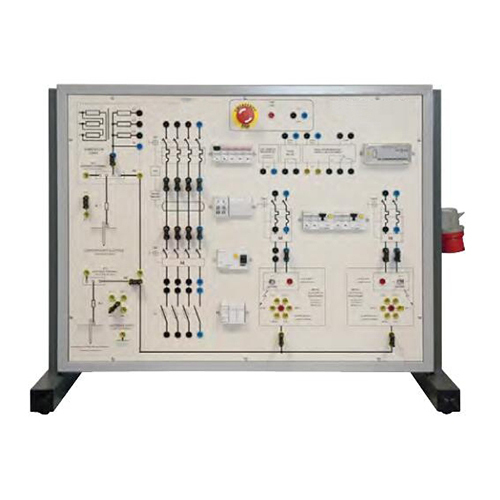

MR254E 배전 시스템 연구 및 테스트 패널, 교육 장비, 기술 교육 장비, 전기 공학 실험실 장비 소개 이 패널은 교사가 배전 시스템에서 중성선의 상태에 대한 포괄적인 수업을 개발할 수 있도록 지원하여 학생들이 이 주제를 쉽게 학습하고 테스트할 수 있도록 합니다. 패널에 조립된 실제 전기 장치와 높은 수준의 접촉 방지 기능을 갖춘 교육용 단자를 통해 다양한 구성을 조립하고 작동 상태를 육안으로 확인할 수 있으며, 기존 계측기를 사용하여 테스트를 수행할 수 있습니다. 배전 시스템 학습 및 테스트 패널(중성점 연결) 전기 부품 시연 패널 절연 재질로 제작된 전면 패널은 교육 프로그램 개발에 필요한 장치들을 지지하는 역할을 합니다. 패널에는 표준 국제 기호로 장치들이 표시되어 있습니다. 이 장치들은 민간 및 상업 시설, 그리고/또는 생산(수공업 - 산업) 분야의 설비에 적용될 수 있습니다. 교육 프로그램: 본 교육 과정에서는 다음과 같은 주요 주제를 중심으로 전력 배전 시스템을 학습할 수 있습니다. TT, RN 및 IT 시스템 직접 접촉 보호 접지, 전기적 분리, 자동 차동 스위치를 이용한 간접 접촉 보호 과전류 보호, 보호 장치의 선택성, 접지 시스템 및 도체 천연 및 인공 접지판 접지 절연 시스템(IT)의 절연 저항 점검 재료 및 장비의 적합성 보호 장치 및 차단 장치 또한 다음과 같은 계측 및 점검을 수행할 수 있습니다. 중성선 및 접지 도체 식별 절연 저항 측정 접지 저항 측정 보호 도체의 연속성 시험 차동 스위치 작동 점검 자동 차단 보호 장치 점검 고장 루프 저항/임피던스 측정 절연 시스템에서 최초 접지 고장 측정 기술적 특징: 프레임은 화학 처리된 강판으로 제작되었으며, 여러 겹의 에폭시 페인트로 도장되었습니다. 바닥에는 고무 발이 부착되어 있어 어떤 작업대 위에도 안정적으로 설치할 수 있습니다. 또한, 패널에는 회로에 필요한 모든 전기 부품이 내장되어 있어 정상적인 전원 공급이 가능합니다. 기술적 특징: 프레임은 화학 처리된 강판으로 제작되었으며, 여러 겹의 에폭시 페인트로 도장되었습니다. 받침대에는 고무 발이 부착되어 있어 어떤 작업대에도 안정적으로 설치할 수 있습니다. 패널에 설치되어 있고 Ø 4 mm 플러그용 안전 단자를 통해 접근 가능한 주요 구성 요소는 다음과 같습니다. 1개의 3상 절연 변압기(230-400V / 230-400V 1500VA) 1개의 자동 자기열 스위치(4 x 6A, C 곡선형, 최소 전압 방출 코일, 기계식 고정 기능이 있는 비상 푸시 버튼 및 패널 작동을 나타내는 경고등 포함) 1개의 보조 장치 전원 공급용 230Vac - 1A 전원 라인 1개의 3극 레버 스위치(IT 라인의 접지 용량에 대해 서로 다른 두 값을 입력) 1개의 캐빈 접지 모의 장치(저항 0.3Ω, 1Ω) 1개의 접지판 모의 장치(저항 2Ω, 20Ω, 200Ω, 2kΩ) 2개의 정현파 또는 단방향 접지 단락 전류 모의 장치(단락 저항 50kΩ, 15kΩ, 5kΩ, 1.5kΩ, 500kΩ) Ω, 무저항 접지 오류 1 IT 시스템 절연 제어용 모니터(조절 기능 포함) 시스템 절연 저항의 순간값 모니터링을 위한 개입 감도 및 스케일 값 조절 기능 1 자동 차동 자기열 스위치 4 x 2 A, C 곡선, AC급, 차동부 없이 자기열 스위치만 사용 가능 1 4극 차동 회로 차단기 25 A / 0.3 A급, "S" 선택형 1 세트 퓨즈 홀더 3개(단축형 중성선 포함) 및 1 A 및 2 A 퓨즈 10.2 x 38 1 자동 자기열 차동 스위치 2 x 1 A, C 곡선, AC급, 차동부 없이 자기열 스위치만 사용 가능 1 자동 자기열 차동 스위치 2 x 1 A, C 곡선, A급, 차동부 없이 자기열 스위치만 사용 가능 조정 가능한 전류 Idn 및 개입 시간을 갖춘 토로이드 변압기에 연결된 차동 계전기 패널 크기: 800 x 높이: 600mm 프레임 크기: 840 x 450 x 680mm 순중량: 45kg 필요 사항 유틸리티 (고객 제공) 전원 공급 장치: 400Vac 50Hz 3상 - 1500VA (다른 전압 및 주파수는 요청 시 제공 가능) 사용 설명서 연습 문제 포함 액세서리: EEC 소켓 및 플러그가 있는 5m 3상 전원 코드 다양한 설치 조건에 맞게 조립할 수 있는 Ø 4mm 안전 플러그가 있는 점퍼 케이블 20개 Ø 4mm 안전 플러그가 있는 다양한 크기의 리드선 세트 20개
