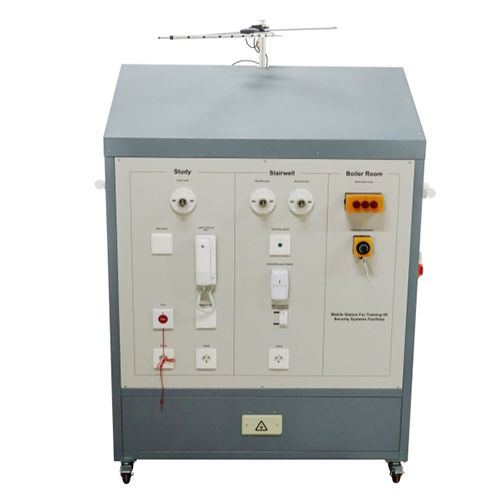

MR488E 보안 시스템 교육 시설, 교육용 장비, 시연 장비, 전기 공학 실험실 1. 장비 소개 1.1 개요 안전 시스템 설비 교육용 이동식 교육 장비는 휴대 가능하고 다기능적인 교육 기기로, 다양한 기능과 특징을 바탕으로 교육생들에게 실시간으로 효율적인 교육 경험을 제공합니다. 다양한 환경에서 교육을 진행할 수 있어 교육생들이 안전 설비에 대한 지식과 기술을 더욱 효과적으로 습득하고 안전 의식을 향상시킬 수 있도록 합니다. 1.2 특징 (1) 휴대성: 이동식 교육 장비는 다양한 장소와 환경에서 교육을 진행할 수 있도록 우수한 휴대성을 갖추어야 합니다. (2) 실제 시나리오 시뮬레이션: 이동식 교육 장비는 실제 안전 설비 및 시나리오를 시뮬레이션할 수 있어야 교육생들이 실제 작업 환경과 유사한 환경에서 교육을 받을 수 있습니다. (3) 상호작용성: 이동식 교육 장비는 실시간 피드백 제공, 질문 답변 등 교육생들과 상호작용할 수 있는 기능을 갖추어 교육 효과를 높여야 합니다. (4) 이동식 교육 장비는 안전 설비의 기본 지식, 작동 방법, 유지 보수 등 다양한 측면을 포괄하는 체계적인 교육 과정을 제공할 수 있어야 합니다. (5) 지속적인 업데이트: 이동식 교육 장비는 최신 안전 설비 개발 및 기술 업데이트에 따라 교육 내용을 지속적으로 조정하고 업데이트하여 교육의 시의성과 실용성을 보장해야 합니다. (6) 안전 성능: 이동식 교육 장비는 방수, 방진, 낙하 방지 등의 안전 성능을 갖추어 다양한 환경에서 안정적인 작동을 보장해야 합니다. 2. 기술 사양 입력 전원: 단상 220V, 60Hz 크기: 약 1300x1300x1800mm 무게: 약 400kg 주변 온도: -10℃~+40℃ 상대 습도: 25℃ 기준 85% 미만 3. 구성 요소 목록 및 상세 설명 3.1 벽 1 (주 출입구) 번호 명칭 1 총 전력량계 2 단상 에너지 계량기 3 실외 인터폰 시스템 4 키보드 5 2P 차단기 Q1(누전 방지 기능 포함) 6 2P 차단기 Q2(누전 방지 기능 포함) 7 2P 차단기 Q3(누전 방지 기능 없음) 8 인터폰 전용 전원 공급 장치 9 경보 제어 장치 10 2P 차단기 Q4(누전 방지 기능 없음) 11 2P 차단기 Q5(누전 방지 기능 없음) 12 경보음 13 전자 잠금 장치 14 변압기 15 DC 12V 전원 공급 장치 16 유럽식 소켓 17TV1 18 TV2 19 TV3 20 호출 버튼 3.2 벽 2 (주방) 번호 이름 1 저전압 할로겐 램프 2 주방 조명 3 벽 스위치 4 도난 방지 시스템용 마이크로 접점 5 실내 인터폰 시스템 2 6 콘센트 7 가스 누출 감지기 8 에어록 솔레노이드 밸브 3.2 벽 2 (거실) 번호 이름 1 거실 조명 2 욕실 비상 신호 3 조광 모듈 4 벽 스위치 5 실내 인터폰 시스템 1 6 전자 담배/열 감지기 7 적외선 동작 감지기 8 TV6 9TV7 10 침실 호출 11 거실 전력 소비 장비용 230V16A 소켓 12 전화 소켓 3.3 벽 3 (침실) 번호 이름 1 침실 조명 2 벽 스위치 3 조광 모듈 4 호출 버튼 5 TV4 6 TV5 7 조명용 230V10A 소켓 8 소켓 9 전화 소켓 3.3 벽 3 (욕실) 번호 이름 1 욕실 조명 2 벽 스위치 3 S.O.S 4 1P 누전 차단기 (온수기 소켓) 5 온수기용 230V16A 소켓 63구 소켓 3.4 벽 4 (보일러실) 번호 이름 1 보일러실 작동 표시등 2 온도 조절기 3.4 벽 4 (계단) 번호 이름 1 계단 조명 2 지연 스위치 3 적외선 마이크로파 감지기 4 방범 시스템용 마이크로 접점 5 소켓 3.4 벽 4 (서재) 번호 이름 1 서재 램프 2 벽 스위치 3 실내 인터폰 시스템 3 4 호출 버튼 5 전화 소켓 6 소켓 3.5 항목 번호 이름 1 벽 2 안테나 3 접지 단자함 4 범용 바퀴 4. 실험 목록 실험 1 조명 시스템 실험 실험 2 인터콤 시스템 실험 실험 3 호출/비상 시스템 실험 실험 4 전화 분배 시스템 실험 실험 5 가스 및 일산화탄소 경보 시스템 실험 실험 6 TV 안테나 시스템 실험 7 보일러실 온도 제어 실험 실험 8 접지 등전위 시스템 실험 실험 9 도난 방지 시스템 실험 실험 10 확장 실험
