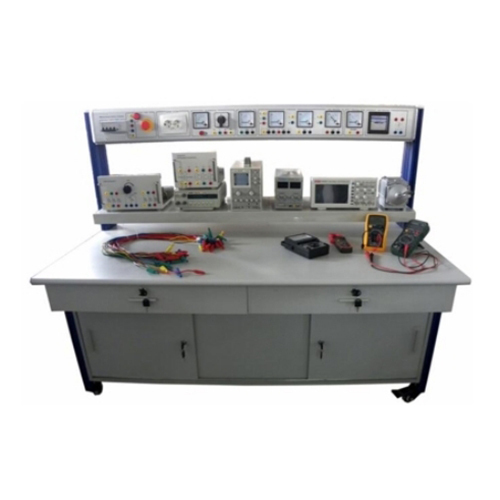

MR233E 측정 계기 트레이너 직업 훈련 장비 교육용 장비 학교 교육 기자재 교육 패키지 전기 설비 실습실 1. 제품 개요 1.1 개요 본 실습 장비는 다양한 종류의 전기 측정 계측기를 포함하고 있으며, 실험을 통해 학생들이 측정 원리, 배선 방식 등을 직접 실습하고 이론 및 기술 능력을 향상시킬 수 있도록 설계되었습니다. 기술학교, 직업학교, 전문대학 등에서 활용하기에 적합합니다. 1.2 특징 (1) 실습대는 알루미늄 프레임 구조로 제작되었으며, 내부에 전원 공급 장치와 계측기 수납함이 있어 사용이 편리하고 내구성이 뛰어납니다. (2) 측정 계측기는 선반에 설치할 수 있으며, 고객의 요구에 따라 측정 항목을 추가하거나 줄일 수 있습니다. (3) 실습대는 안전 보호 시스템을 갖추고 있습니다. 2. 사양 (1) 입력 전원: 3상 5선식, 380V±10%, 50Hz (2) 크기: 1600mm×800mm×1800mm (3) 전체 소비 전력: <2.0KVA (4) 무게: <100kg (5) 작동 환경: l 주변 온도: -10℃～+40℃ l 상대 습도: <85%(25℃) 3. 제품 구성: 3.1 전원 제어 패널 전원 제어 패널은 알루미늄 재질 패널과 밀폐형 구조로 되어 있으며 산업용 프레임에 연결됩니다. 3.2 교육용 작업대 교육용 작업대는 알루미늄 재질 기둥으로 제작되었습니다. 하단에는 4개의 바퀴가 있으며, 그중 2개에는 브레이크가 있어 이동 및 고정이 용이합니다. 25mm 고밀도 베이스 패널을 사용했으며, 표면은 내화성 및 고온/고압 처리되어 있습니다. 3개의 가이드 레일형 캐비닛, 2개의 서랍, 2개의 슬라이딩 도어형 하부 캐비닛이 장착되어 있으며, 견고하고 미려한 구조입니다. 3.3 전원 박스 (1) 3상 5선식 전원 입력이며 누전 차단기로 제어됩니다. 비상 정지 버튼이 있어 비상시 전원을 차단할 수 있습니다. (2) 내부에는 AC 전압계 1개, 전압 변환 스위치 1개, AC 전류계 1개, 3상 전력계 1개, 단상 AC 전압계 1개, 역률계 1개, 주파수계 1개, 전력량계 1개가 장착되어 있습니다. (3) 전원 표시등, 유럽식 전원 출력 소켓, 안전 전원 출력 인터페이스가 제공됩니다. 4. 수행 가능한 실험 교육 항목 교육 항목 1: 전기 측정기 이해 교육 항목 2: 전류계, 전압계, 전력계, 주파수계, 역률계 사용법 교육 항목 3: 변류기 사용법 교육 항목 4: 클램프형 전류계 사용법 교육 항목 5: 아날로그 멀티미터 사용법 교육 항목 6: 디지털 멀티미터 사용법 교육 항목 7: 디지털 용량계 사용법 교육 항목 8: 절연 저항계 사용법 교육 항목 9: 트랜지스터 밀리볼트미터 사용법 교육 항목 10: 전력량계 사용법 교육 항목 11: 신호 발생기 사용법 교육 항목 12: 아날로그 오실로스코프 사용법 교육 항목 13: 디지털 오실로스코프 사용법 교육 항목 14: DC 안정화 전원 공급 장치 사용법 영문 사용자 설명서 제공
