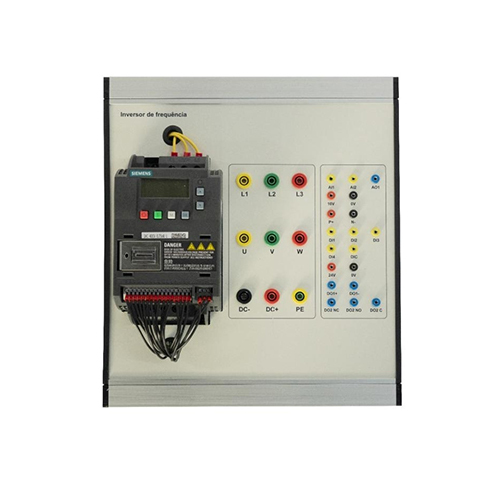

MR474E 주파수 변환기, 교육용 장비, 교육 보조 도구, 전기 공학 실험실 장비 1. 장비 소개 1.1 개요 본 교육 장비의 인버터는 관련 실험을 통해 학생들이 다양한 산업 제어 부품의 사용법을 익히고, 제어 원리와 방법을 숙달하며, 관련 지식과 기술을 함양하는 데 도움을 줄 수 있습니다. 본 장비는 전문대학, 전문대, 직업고등학교 및 기술학교의 관련 전공 교육 및 기술 훈련 평가에 적합합니다. 주파수 변환기(가변 주파수 드라이브, VFD)는 마이크로 전자 기술과 주파수 변환 기술을 적용하여 AC 모터 작동 시 전원 공급 주파수를 변경함으로써 모터의 속도 및 기타 성능을 제어하는 전력 제어 장치입니다. 주파수 변환기 박스는 주로 AC 모터의 주파수 변환 속도 조절을 제어하는 데 사용되는 전기 장치입니다. 주파수 변환기는 전원 공급 주파수를 변경하여 모터 속도를 조절함으로써 정밀한 속도 제어와 에너지 절약을 실현합니다. 주파수 변환기는 주로 정류기(AC-DC), 필터링 장치, 인버터(DC-AC), 제동 장치, 구동 장치, 검출 장치, 마이크로프로세서 등으로 구성됩니다. 인버터는 내부 IGBT의 스위칭을 통해 출력 전원의 전압과 주파수를 조정하고, 실제 작동 환경과 모터의 작동 요구에 따라 필요한 전원 전압을 공급하여 모터 속도를 조절합니다. 또한, 주파수 변환기는 과전류, 과전압, 과부하 보호 등 모터 보호 기능도 갖추고 있습니다. 1.2 특징 1. 행잉 박스는 폴리에틸렌 프레임 구조를 채택하여 전체적으로 심플하고 세련된 디자인을 자랑합니다. 하단에는 알루미늄 프로파일이 설치되어 있어 가로대의 상태에 따라 유연하게 이동 및 위치 조정이 가능합니다. 2. 지멘스 주파수 변환기를 비롯한 모든 구성품이 포함되어 있습니다. 3. 소프트웨어와 하드웨어의 조합으로 다양한 과목의 실습 교육 콘텐츠를 완성할 수 있습니다. 4. 실습용 걸이 상자는 우수한 안전 보호 시스템을 갖추고 있습니다. 2. 기술 사양 (1) 입력 전원: 3상 380V±10% 50Hz (2) 전체 크기: 260mm×200mm×300mm (3) 전체 용량: 약 2KVA (4) 무게: 약 2.5kg (5) 주변 온도: -10℃~+40℃ (6) 상대 습도: <85% (25℃) 3. 구성품 목록 및 상세 설명 3.1 주요 부품 번호 명칭 1 지멘스 주파수 변환기 2 K4 단자 포트 3 2mm 단자 개구부 3.2 부속품 번호 명칭 수량 1 파란색 2mm 단자선 4개 2 노란색 2mm 단자선 4개 3 빨간색 2mm 단자선 2개 4 검은색 2mm 단자선 2개 5 4mm 녹색 안전 전선 2개 6 4mm 노란색 안전 전선 2개 7 4mm 검은색 안전 전선 1개 8 4mm 빨간색 안전 전선 2개 9 4mm 2색 안전 전선 1개 4. 실험 목록 실험 1 주파수 변환기를 이용한 모터 시동 및 정지 제어 실험 2 주파수 변환기를 이용한 모터 시동 및 정지 제어 실험/외부 버튼과 아날로그 제어 결합 실험 3 3상 농형 비동기 모터 인버터 제어 실험/다단 속도 제어 실험 4 주파수 변환기 속도 조절을 통한 3상 농형 비동기 모터 스타 기동 실험
