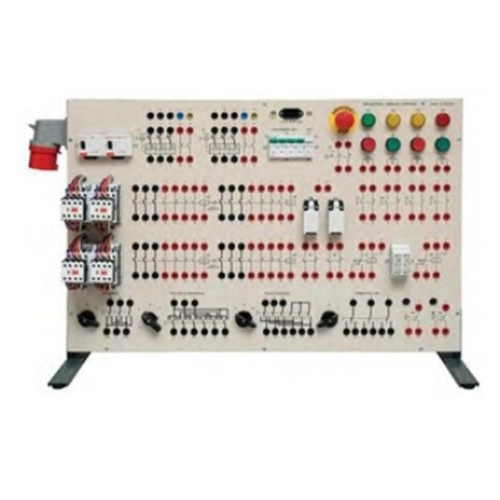

MR251E 실험 패널, 산업 설비, 학교 교육 장비, 기술 직업 훈련 장비 및 시뮬레이터, 자동 훈련기 소개 스위치와 전자기 장치가 완비된 이 패널은 단상 및 3상 AC 모터의 유선 직접 기동 및 순차 기동을 실습으로 학습하기 위한 주요 장치입니다. 제어(또는 명령) 회로는 24VAC로 작동하고, 전원 회로는 230V 또는 400V의 주전원으로 작동합니다. 두 전원 공급 장치는 모두 독립적이며 자동 열자기 스위치로 보호됩니다. 이러한 설계 덕분에 명령 회로를 먼저 테스트한 후 전원 회로를 테스트할 수 있습니다. 절연 재질로 제작된 이 패널에는 모든 장치의 국제 표준 기호가 표시되어 있습니다. 연결은 4mm 안전 단자가 있는 케이블(제공됨)을 통해 쉽고 빠르게 이루어집니다. 실습 진행에 도구는 필요하지 않습니다. 실제와 같은 방식으로 실습을 수행하기 위해 다양한 유형의 AC 모터와 기동 장치가 제공됩니다. 이 패널은 고객의 서비스 요구 사항 및 공간에 따라 테이블 위의 다양한 위치에 설치할 수 있습니다. 교육 프로그램 접촉기 제어: 시동, 정지 및 조깅. 두 개의 접촉기 독립 제어. 접촉기를 이용한 3상 농형 전동기 기동. 푸시 버튼 잠금 장치, 리미트 스위치, 근접 스위치, 정전 용량 스위치, 타이머를 이용한 3상 농형 전동기 정/역 기동. 수동 및 접촉기 회로를 이용한 3상 농형 전동기 스타-델타 기동. 3상 비동기 전동기 고정자 저항 기동. 3상 슬립링 비동기 전동기 회전자 저항 기동. 3상 2권선 및 달랜더 전동기 제어용 접촉기 회로. 3상 농형 전동기 역전류 제동. 3상 비동기 전동기 순차 기동. 단상 모터 기동 및 역회전 접촉기 회로 드럼 스위치(역회전기)를 이용한 3상 농형 모터의 기동 및 역회전 Y/D 드럼 스위치를 이용한 3상 농형 모터의 Y/D 기동 및 역회전 전환 스위치를 이용한 3상 달란더 모터 기동 전환 스위치를 이용한 2권선 비동기 모터 기동 수동 스위치를 이용한 단상 모터 기동 기술 사양 도장 처리된 금속 구조, 절연 재질의 넓은 전면 패널 4mm 안전 케이블 및 점퍼를 사용한 빠른 연결 1개의 3극 In 16A - 400VAC 역전 스위치 1개의 Y/D In 16A - 400VAC 시동/역전 스위치 1개의 Dahlander 모터용 1극 전환 스위치, In 16A - 400VAC 1개의 2권선 모터용 1극 전환 스위치, 16A - 400VAC 1개의 3극 열자성 스위치, In 1.6-2.4A 조절 가능, NO/NC 보조 접점 포함 1개의 3극 열자성 스위치, In 1-1.6A 조절 가능, NO/NC 보조 접점 포함 3극 25A 접촉기 4개, 코일 24VAC, 2개의 NO 및 2개의 NC 보조 접점 2개의 기계식 인터록(접촉기 2개 사이에 장착/분리 가능) 빨간색 비상 푸시 버튼 1개, NC 접점 2개 녹색 수평형 시동 푸시 버튼 2개, NO 및 NC 보조 접점 빨간색 돌출형 정지 푸시 버튼 2개, NO 및 NC 보조 접점 4개의 모노블록 24V LED 표시등, 다양한 색상 다기능 멀티스케일 타이머 2개(TON, TOFF, PULSE, 0.1초~10시간) 리미트 스위치 2개, NO 및 NC 보조 접점 유도 센서 1개, 24VDC, 전환 접점이 있는 릴레이 인터페이스 출력 용량성 센서 1개, 24VDC, 전환 접점이 있는 릴레이 인터페이스 출력 단극 C3A 자동 열전자 스위치 1개 4극 C6A 자동 열전자 스위치 1개 1개의 단상 변압기 115-230V / 24V – 96VA 1개의 패널 소켓 3P +N + G 3m 길이의 5 x 1.5mm² 케이블(소켓 및 플러그 포함), 5극, IEC 309 규격 2개의 패널 전원 소켓 2P + G 1개의 단상 전원 케이블 3 x 0.75mm²(프랑스-독일식 소켓 포함) 1개 4mm 안전 단자가 있는 케이블 70개 세트 크기: 800 x 520 x 100 mm 무게: 22 kg 포함 액세서리 안전 플러그(Ø 4 mm)가 있는 케이블 70개 세트 실험용 옵션 예비 부품 삼상 비동기 케이지 모터 230/400V – 500W 2극 삼상 비동기 케이지 모터 400/690V – 500W 2극 삼상 비동기 권선형 모터 230/400V – 500W 2극 삼상 비동기 "달란더" 케이지 모터 400V – 500-350W 2-4극 삼상 비동기 2권선 케이지 모터 400V – 500-200W 2-6극 단상 230V – 500W 2극 시동 콘덴서가 장착된 비동기 모터 2단계 고정자 및 회전자 시동 가변저항기 – 3 x (50Ω - 500W) 3상 모터 시동용 3상 자동변압기 – 500W "M" 시리즈 모터용 관성 플라이휠 230/400V – 1000W 2극 3상 비동기 케이지 모터 400/690V – 1000W 2극 3상 비동기 권선형 회전자 모터 230/400V – 1000W 2극 3상 비동기 "달란더" 케이지 모터 400V – 1000-700W 2-4극 400V – 3상 비동기 2권선 케이지 모터 1000-400W 2-6극 230V – 1000W 2극, 기동 콘덴서가 장착된 단상 비동기 모터 2단계 고정자 및 회전자 기동 가변저항기 – 3 x (35Ω - 500W) 삼상 모터 기동용 삼상 자동변압기 – 1000W "P" 시리즈 모터용 관성 플라이휠 "P" 시리즈 모터 연결용 베이스
