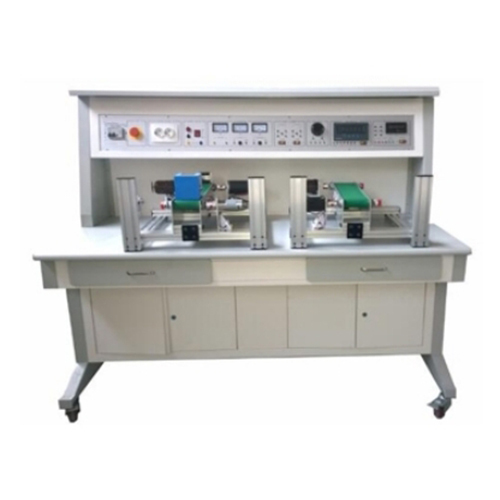

MR240E 전기기계제어시스템 교육용 장비, 시연 장비, 전기 설치 실험실 1.1 소개 본 교육용 작업대는 다양한 종류의 직류 모터를 포함하고 있어, 학생들이 실험을 통해 직류 모터의 특징을 익히고 제어 원리 및 제어 방식을 숙달하여 기술력과 지식을 함양할 수 있도록 설계되었습니다. 본 교육용 작업대는 전기공학, 전자공학, 메카트로닉스 공학 등을 전공하는 직업학교, 기술학교, 대학생에게 적합합니다. (1) 알루미늄 기둥 구조 프레임을 사용하고 계측함과 전원함을 포함하여 기술 매개변수를 측정하고 테스트할 수 있으며, 사용이 간편하고 내구성이 뛰어납니다. (2) 모터가 장착되어 있어 학생들이 직접 조합하여 다양한 교육 내용을 실습할 수 있습니다. (3) 높은 수준의 안전 시스템을 갖추고 있습니다. 2. 기술 사양 (1) 입력 전력: 단상, 3선식, 220V, 50Hz (2) 크기: 1600mm×800mm×1300mm (3) 총 용량: 2.0KVA 미만 (4) 무게: 250kg 미만 (5) 작동 환경: 온도: -10℃~+40℃ 상대 습도: 25℃ 기준 85% 미만 3. 제품 구성품 3.1 전원 제어 패널 전원 제어 패널은 알루미늄 구조의 금속 패널을 사용하며, 모든 부분이 밀폐된 박스형 구조입니다. 3.2 교육용 작업대 교육용 작업대는 방화판 표면을 사용하여 견고하고 파손에 강하며, 미려한 외관을 자랑합니다. 3.3 전원 제어 패널 (1) 단상 3선식 전원 입력 방식이며, 누전 차단기 테스트를 완료했고, 비상 정지 버튼이 있어 비상시 전원을 차단할 수 있습니다. (2) 제어 패널에는 전압계, 전류계, 전력계, 전력계가 각각 1개씩 포함되어 있습니다. (3) 표시등, 유럽식 전원 플러그 출력, 안전 출력 소켓이 장착되어 있습니다. (4) 내부에 AC 전류 및 DC 권선 전력 표시기가 있으며, 단락 보호 기능이 있습니다. 4. 교육 내용 4.1 DC 스텝 모터 실험 (1) DC 스텝 모터 정적 시험 (2) DC 스텝 모터 및 구동 원리 특성 및 운전 시험 (3) DC 스텝 모터 개루프 운전 제어 (4) DC 스텝 모터 폐루프 운전 제어 (5) DC 스텝 모터 부하 운전 시험 (6) DC 스텝 모터 속도 피드백 제어 4.2 DC 모터 실험 (1) DC 모터 특성 원리 (2) DC 모터 정적 시험 (3) DC 모터 운전 시험 (4) DC 모터 개루프 운전 속도 제어 (5) DC 모터 속도 제어 폐루프 운전 (6) DC 모터 부하 운전 시험 (7) DC 모터 속도 피드백 제어 4.3 DC 서보 모터 실험 (1) DC 서보 모터 특성 원리 (2) DC 서보 모터 정적 시험 (3) DC 서보 모터 연결 및 운전 (4) DC 서보 모터 운전 파라미터 측정 (5) DC 서보 모터 구동 컨트롤러 원리 및 운전 특성 (6) DC 서보 모터 제동 특성 (7) DC 서보 모터 개루프 동작 특성 (8) DC 서보 모터 폐루프 동작 특성 (9) DC 서보 모터 속도 제어 4.4 자동 동기 모터 실험 (1) 자동 동기 모터 원리 특성 (2) 제어형 자동 동기 모터 정적 시험 (3) 제어형 자동 동기 모터 기능 시험 (4) 자동 동기 모터 각도 변화 시험 4.5 메카트로닉스 변속기 종합 실험 (1) 벨트 구동 메커니즘 출력 토크 시험 (2) 벨트 구동 메커니즘 선형 변위 거리 제어 시험 (3) 벨트 구동 메커니즘 부하 시험 (4) 2단계 동기 작동 제어 벨트 구동 메커니즘 (5) 2단계 서보 작동 제어 벨트 구동 메커니즘 (6) 전자기 광전 선형 변위 센서를 이용한 거리 측정
