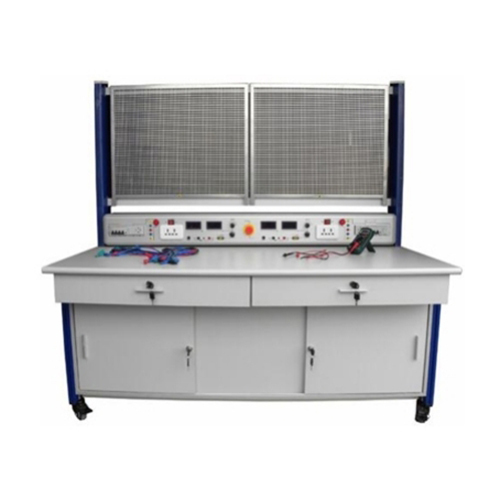

MR230E 전기 기술자 교육용 작업대, 학교 교육 장비, 코치 장비, 변압기 교육용 작업대 1. 제품 개요 1.1 특징 본 교육용 장비는 양면으로 구성되어 있으며, 두 명의 학생이 사용할 수 있는 두 개의 워크스테이션이 있습니다. 각 워크스테이션은 독립적인 전원과 스테인리스 패치보드를 갖추고 있어 두 명의 학생이 전기 설치 교육을 받을 수 있도록 설계되었습니다. 본 장비는 특수 산업 소재인 알루미늄 구조로 제작되어 과학적이고 외관이 아름답습니다. 표면은 네덜란드산 파우더 스프레이 블루 젬으로 마감되었으며, 스테인리스 패치보드는 SU304 스테인리스 소재를 사용했습니다. 고정밀 CNC 가공으로 제작되어 내마모성이 뛰어나고 녹슬거나 변색되지 않습니다. 전원 박스는 산업용 소재를 사용하고 표면은 양극 산화 처리하여 절연성이 우수하고 충격 및 마모에 강하며 외관이 아름답고 사용이 편리합니다. II. 특징 1. 본 교육용 장비는 전기 전공 실험 작업대에서 전기 기초 기술, 전공 기술, 종합 기술 및 종합 교육 프로젝트 학습에 활용할 수 있습니다. 또한 전기 기술자 자격 평가 및 기술 시험에도 사용할 수 있습니다. 초급부터 고급까지 다양한 수준의 전기 자동화 회로 시연이 가능하여 활용도가 높습니다. 2. 전기 패치보드는 패치보드 형태를 사용하며, 설치 구멍은 5×10mm 정사각형 구멍이고 구멍 사이 간격은 3mm입니다. 안정적인 설치 홈이 있어 설치 및 분해가 유연하며 여러 번 재사용할 수 있습니다. 스테인리스 패치보드에는 일반적인 부품을 설치할 수 있어 사용이 편리합니다. 3. 출력 연결에는 전기 안전 플러그와 소켓을 사용하고, 감전 방지를 위해 안전 전선을 사용하며, 안전 소켓을 제공하여 학생과 교사의 안전을 보호합니다. III. 기술 사양 1. 크기: 1600×800×1800mm(길이×너비×높이), 파란색 산업용 기둥 사용, 단면 크기 123×34mm(길이×너비), 작업대 두께 25mm 방화판, 패치보드 크기 640×730mm, 설치용 받침대 및 볼트 무료 제공. 2. 전원 입력: 3상 5선 AC 380±10% 50Hz±10% 3. 전원 제어(작업대별): 누전 차단기를 사용하여 전원 연결 및 차단 제어, 단락 보호 및 누전 보호 기능 제공. 출력(스테이션당): 4. 3상 AC 380V±10％ 50Hz, 단상 AC 220V±10％ 50Hz 5. DC 안정화 전압: 0~30V/3A, 조조정 및 미조정 가능, 조정 정밀도 1‰, 전원 공급 3A, 0~30V 연속 조정 가능, 3비트 1.5 디지털 디스플레이로 전압 및 전류 표시, 전류 제한 단락 보호 및 자가 복구 기능, 음향 및 조명 경보 기능 포함. IV. 장비 구성품: 3.1 전원 제어 패널 전원 제어 패널은 알루미늄 패널, 밀폐형 구조, 계량기함과 전원함이 개별적으로 구성되며, 작업대에는 스테인리스 패치 보드 2개가 있어 사용이 편리합니다. 3.2 교육용 작업대 교육용 작업대는 알루미늄 구조이며, 하단에 4개의 바퀴가 있고 바퀴에 차단기 2개가 있어 교육용 작업대를 편리하게 이동하거나 정지할 수 있습니다. 작업대 패널은 두께 25mm의 고밀도 기판으로 제작되었으며, 고온 고압 방염 처리되었습니다. 3개의 레일식 서랍과 2개의 푸시앤플러그 수납장이 장착되어 있으며, 견고하고 안정적인 구조와 아름다운 외관을 자랑합니다. 3.3 전원 박스 (1) 3상 5선식 전원 입력은 차단기 제어기를 통해 이루어지며, 전원 차단용 비상 정지 버튼이 있습니다. (2) 2명의 학생을 위한 2개의 작업 위치에 각각 독립적인 전원 출력이 제공되며, 각 위치에는 다음과 같은 사양이 적용됩니다. A: 3상 교류 380V ±10% 주파수, 50Hz; 단상 교류 220V ±10% 주파수, 50Hz. B: 직류 전압 안정기: 0~30V 3A 구간 조절 가능, 전압 및 전류를 표시하는 3.5개의 디지털 헤더, 전류 제한형 단락 보호 및 소프트웨어 복구 기능, 그리고 경보음 및 조명 기능이 있습니다. 3.4 공구 및 부품 준비 (1) 전기 설치 교육용 작업대 1세트 a. 스테인리스 패치보드 2개 b. 안정적인 설치용 받침대 및 볼트 600쌍 c. 캐비닛 1개 d. 서랍 2개 e. 바퀴 4개 f. 바퀴 브레이크 2개 g. 브레이크 2개 h. 알루미늄 기둥: 긴 것 2개, 짧은 것 2개 i. 전원 박스 1개
