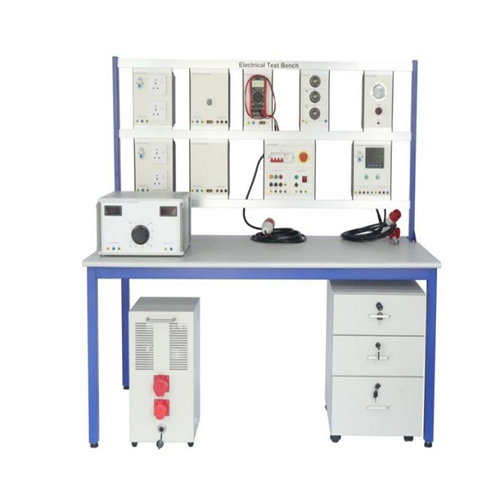

MR492E 전기 테스트 벤치 직업 훈련 장비 교실 훈련 세트 전기 작업대 I. 제품 개요 1.1 개요 전기 테스트 벤치는 회로 및 장비 테스트를 위해 특별히 설계된 실습 교육 장비입니다. 안전을 위해 사용 전에 전원 공급 장치가 올바르게 연결되었는지, 노출된 전선이 없는지, 장비가 제대로 접지되었는지 확인하고, 젖은 손으로 전기 장비를 조작하지 마십시오. 배선을 연결할 때는 실험 지침을 따라야 하며, 전문가의 확인을 거친 후에만 실험을 진행할 수 있습니다. 주요 구성 요소로는 AC 110V/220V 소켓 모듈, 조절 가능한 DC 전원 모듈, 단상/삼상 자동 전압 조정기 등이 있으며, 멀티미터, 테스트 리드, 퓨즈 등의 액세서리도 포함됩니다. 이러한 구성 요소들은 테스트 벤치의 구성품 목록을 구성하며, 각 구성품에 대한 자세한 기능 설명이 제공됩니다. 1.2 특징 이 교육 플랫폼은 경량 알루미늄 프로파일 기둥을 사용하여 심플하고 모던한 외관을 자랑합니다. 측정 기기와 교육용 전원 공급 장치는 내장 및 통합 설계되었으며, 박스형 설치 방식을 채택하여 사용이 편리할 뿐만 아니라 손상을 효과적으로 방지합니다. II. 성능 매개변수 입력 전력: 3상 5선식 AC 380V ±10% 무게: <188kg 크기: 1650mm*850mm*1620mm III. 구성품 목록 및 상세 소개 3.1 주요 부품 번호 명칭 1 AC 110V 소켓 모듈 2 조절식 DC 전원 모듈 3 AC 220V 소켓 모듈 4 DC 스위칭 전원 공급 모듈 5 단상 자동 전압 조정기 6 삼상 자동 전압 조정기 7 전원 캐비닛 8 주 전원 공급 모듈 9 삼상 자동 변압기 전압 조정 모듈 10 백열등 부하 모듈 11 압력계 모듈 12 멀티미터 모듈 3.2 부속품 번호 명칭 수량 1 멀티미터 1개 2 4mm 전선 여러 개 3 퓨즈 10개 4 배터리 2 5 전압 및 연속성 테스터 1 IV. 실험 목록 실험 1 소켓 모듈 테스트 실험 2 단상 자동 전압 조정기 테스트 실험 3 삼상 자동 전압 조정기 테스트 실험 4 DC 입력 전원 공급 장치 테스트 실험 5 가변 DC 전원 공급 장치 테스트
