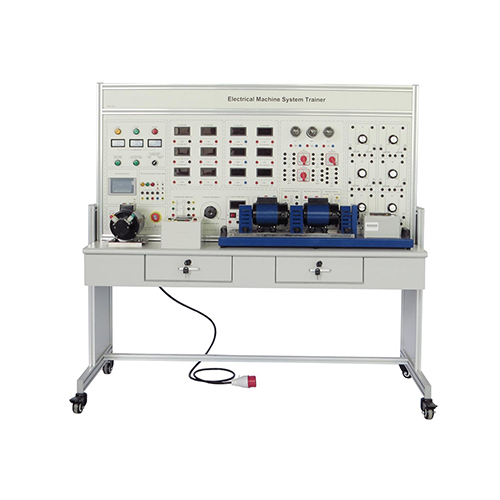

MR497E 전기기계 시스템 교육용 장비, 기술 훈련 장비, 전기기계 I. Tổng quan sản phẩm 1.1 Tổng quan Bảng mạch thực hành thí nghiệm điện MR497E là một thiết bị thí nghiệm đa chức năng và toàn diện được thiết kế để cung cấp cho sinh viên trải nghiệm toàn diện trong các thí nghiệm kéo điện và động cơ. Thiết bị này không chỉ phù hợp để thực hiện các thí nghiệm kéo động cơ mà còn có thể được sử dụng cho các thí nghiệm máy biến áp một pha và ba pha, và thậm chí có thể mở rộng sang các thí nghiệm công nghệ điều khiển điện. Thiết kế của nó tính đến nhu cầu của môi trường giảng dạy và phòng thí nghiệm, và được trang bị các dụng cụ cần thiết, nguồn điện chuyên dụng, động cơ và các thiết bị thí nghiệm khác cùng các dây dẫn để đảm bảo quá trình thí nghiệm diễn ra suôn sẻ. 1.2 Tính năng Tính toàn diện cao: Thiết kế của bảng mạch thực hành thí nghiệm điện MR497E cho phép thực hiện nhiều thí nghiệm điện khác nhau, bao gồm kéo động cơ, thí nghiệm máy biến áp một pha và ba pha, và các thí nghiệm công nghệ điều khiển điện, biến nó thành một nền tảng thí nghiệm đa năng. Trang bị đầy đủ: Thiết bị cung cấp tất cả các thành phần và dây dẫn cần thiết, bao gồm dụng cụ, nguồn điện chuyên dụng và động cơ, v.v., để đảm bảo người dùng có thể tiến hành nhiều thí nghiệm khác nhau mà không gặp trở ngại. Vật liệu chất lượng cao: Ray động cơ được làm bằng thép không gỉ, và tấm đế sử dụng thép tấm dày 20 mm. Những vật liệu chất lượng cao này đảm bảo độ bền của thiết bị, giảm tiếng ồn trong quá trình hoạt động của động cơ và ngăn ngừa biến dạng, đảm bảo thiết bị có thể hoạt động ổn định trong thời gian dài. Đo lường chính xác: "Máy đo công suất DC hiệu chỉnh" được sử dụng để đo công suất đầu ra của động cơ sơ cấp. Thiết kế này khắc phục các vấn đề về vùng chết lớn và sai số lớn gặp phải trong việc sử dụng "máy đo công suất dòng điện xoáy" trước đây, và cải thiện độ chính xác của phép đo. Chức năng bảo vệ an toàn: Thiết bị được trang bị bảo vệ rò rỉ điện áp, dòng điện kiểu vi mạch đơn và chức năng bảo vệ tự động giám sát quá tải hoặc ngắn mạch giữa các pha, giúp cải thiện đáng kể sự an toàn của thí nghiệm. II. Thông số hiệu năng Nguồn điện đầu vào: AC ba pha năm dây 380V 50Hz Trọng lượng: 154Kg Điều kiện làm việc: Nhiệt độ môi trường: -10℃～+40℃ Độ ẩm tương đối: <85% (25℃) Kích thước: 1640*760*1540 III. 구성품 목록 및 상세 소개 3.1 주요 부품 번호 명칭 1 전원 모듈 2 DC 측정 모듈 3 AC 측정 모듈 4 전압 조정 모듈 5 전구, 스위치, 강압 모듈 6 부하 모듈 3.2 부속품 번호 명칭 수량 1 퓨즈 5A 5*20 5 2 퓨즈 3A 5*20 5 3 퓨즈 2A 5*20 5 4 퓨즈 1.5A 5*20 5 5 퓨즈 0.5A 5*20 5 6 4mm 전선 1m 양쪽 끝단형 (빨간색) 10 7 4mm 전선 8. 1m 양면 녹색 케이블 10개 8. 4mm 전기 케이블 1m 양면 노란색 케이블 10개 9. 4mm 전기 케이블 1m 양면 파란색 케이블 10개 10. 4mm 전기 케이블 1m 양면 검은색 케이블 10개 11. 4mm 전기 케이블 1m 양면 2색 케이블 1개 12. 2mm 전기 케이블 2m 빨간색 케이블 1개 13. 2mm 전기 케이블 2m 검은색 케이블 1개 14. DC 션트 모터/발전기 DC220V 180W 1440r/min 1개 15. 보정된 DC 동력계 180W 1440r/min 1개 16. 3상 권선 슬립링 모터 380V 180W 1440r/min 1 17 지능형 타코미터 주파수계 1 18 전력계 및 역률계 모듈 1 19 전구 5 IV. 실험 목록 실험 1 직류 모터 원리 이해 실험 실험 2 직류 모터 직렬 저항 기동 실험 실험 3 직류 모터 역회전(정방향 및 역방향) 실험 실험 4 전기자 회로 저항 변화에 따른 직류 모터 속도 조절 실험 실험 5 전기자 전압 변화에 따른 직류 모터 속도 조절 실험 실험 6 여자 회로 저항 변화에 따른 직류 모터 속도 조절 실험 실험 7 단상 변압기 배율 실험 실험 8 단상 변압기 무부하 실험 실험 9 단상 변압기 단락 실험 실험 10 단상 변압기 부하 실험 실험 11 삼상 권선 비동기 모터 고정자 저항 시험 실험 실험 12 전력계 시험 실험 실험 13 역률계 시험 실험 실험 14 변압기 극성 판별 방법 실험 실험 15 삼상 변압기 부하 시험 실험 실험 16 삼상 권선 비동기 모터 기동 실험 실험 17 3상 권선 비동기 전동기의 토크를 측정하는 동력계 실험 18 타이밍 알람 사용 실험 19 직류 분권 전동기의 토크를 측정하는 동력계 실험 20 3상 변압기 2차측 스타/델타 결선 시험 실험
