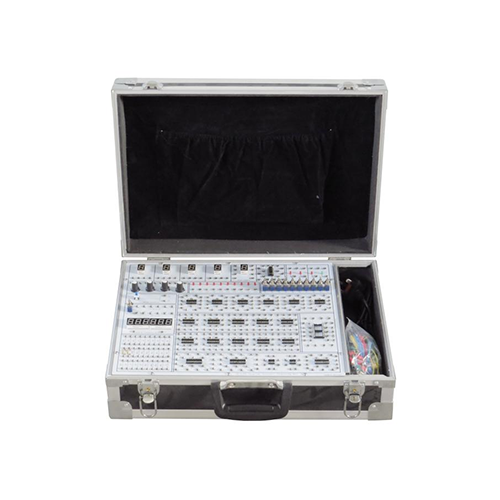

MR280E 디지털 전자 실험 키트, 학교 교육용 장비, 교육용 패키지, 전기 설비 실습실 제품 소개: 디지털 전기 회로 학습기는 다양한 신호 소스를 제공하며, 전면에는 회로도가 인쇄되어 있고 후면에는 부품이 장착되어 있습니다. 모든 신호 소스 및 주파수 측정기는 CPLD 칩과 양면 기판으로 구성되어 있으며, 모든 부품은 고품질 제품을 사용하여 전체 기기의 품질을 향상시켰습니다. 부품이 후면에 장착되어 있어 인위적인 손상 가능성을 줄이고 방지할 수 있습니다. 제품 특징: 조작이 간편하고 내구성이 뛰어나며 실험 프로젝트가 유연하여 다양한 디지털 시뮬레이션 실험을 쉽게 수행할 수 있습니다. 이 제품은 고등 교육 기관 및 다양한 직업 기술 학교의 전자 기술 교육에 적합합니다. 시스템 구성: 1. 전원 공급 장치: AC 입력: 220V±10%, 50Hz DC 출력: ±12V/200mA, 5V/2A 2. 수동 단일 펄스 회로 2개: 양극 및 음극 펄스를 동시에 출력할 수 있으며, 펄스 진폭은 TTL 레벨입니다. 3. 연속 펄스 1개: 출력은 TTL 레벨입니다. 고정 주파수 펄스 소스: 1Hz, 1kHz, 10kHz, 100kHz, 1MHz 4. 6자리 고정밀 디지털 주파수 측정기, 측정 범위: 0-9.9999MHz, 오차 <1Hz (CPLD 칩으로 설계) 5. 논리 레벨 출력 및 표시. A. 8비트 독립 논리 레벨 스위치: "0", "1" 전기 레벨을 출력할 수 있습니다 (양논리). B. 8비트 적색 LED와 구동 회로로 구성된 논리 전기 레벨 표시기 6. 숫자 표시관 디스플레이 A. LED 숫자 표시관으로 구성된 4비트 BCD 코드 디코딩 디스플레이 회로 B. 1비트 8세그먼트 숫자 표시관, 모든 핀이 외부로 연결되어 있어 숫자 표시관 실험에 사용됩니다. 7. 21개의 8핀, 14핀, 16핀, 20핀, 28핀 등의 원형 소켓. 다양한 IC 칩에 사용할 수 있습니다. 8. 4개의 가변 저항기 9. 30개의 일반 크기 저항 및 커패시터 권장 실험 프로젝트 1. TTL 집적 논리 게이트의 파라미터 테스트 및 사용 2. CMOS 집적 논리 게이트 테스트 3. 게이트 회로의 논리 함수 실험 4. 일반 조합 논리 함수 구성 요소 테스트 5. 반가산기, 전가산기 및 논리 연산 실험 6. 7인 투표 회로 및 혈액형 검출 회로 7. 트리거 기능 테스트 8. JK, D 플립플롭 논리 함수 및 주요 파라미터 테스트 9. 3상태 출력 플립플롭 및 래치 10. 비동기 이진 카운터 실험 11. 동기 이진 카운터 실험 12. 시프트 레지스터 기능 테스트 13. 카운트, 디코딩, 디스플레이 회로 실험 14. 555 집적 회로 및 응용 15. 파형 발생 및 단안정 멀티바이브레이터 16. 순서 검출기 설계 17. 수동 제어 신호등 제어기 18. 디지털 전자 시계 설계 19. 디지털 주파수 측정기 20. 자동차 후미등 제어 실험
