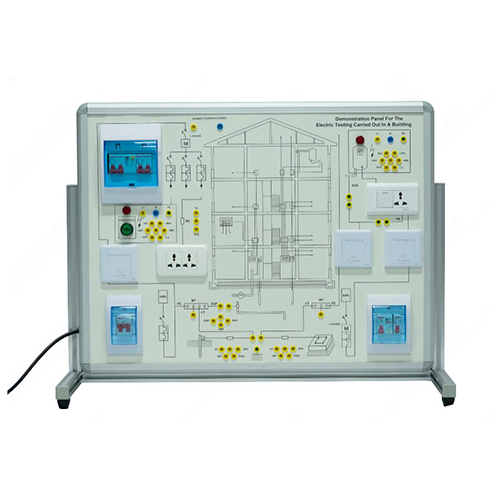

MR253E 건물 내 전기 테스트 시연 패널, 직업 훈련 장비, 대학교 교육 장비, 전기 기계 1. 장비 소개 1.1 개요 본 패널은 교실에서 교사가 활용할 수 있을 뿐 아니라 학생들이 전기 안전 시스템을 쉽게 학습하고 테스트할 수 있도록 지원하며, 관련 기술 규정 및 표준을 검증할 수 있는 수단을 제공합니다. 기존 계측기를 사용하여 모든 전기 매개변수를 측정할 수 있을 뿐만 아니라, 설치된 실제 전기 장비를 상호 연결하여 작동 여부를 확인할 수 있습니다. 1.2 특징 본 패널은 절연 재질로 제작되었으며, 테스트 절차 수행에 필요한 장비를 지지하는 역할을 합니다. 이러한 장비는 국제 표준 기호와 패널에 표시된 전기 회로도를 사용하여 쉽게 배치하고 참조할 수 있습니다. 또한, 필요한 경우 테스트 포인트는 높은 수준의 보호 기능을 갖춘 표준 교육용 단자와 연결되어 있어 우발적인 접촉을 방지합니다. 2. 기술 사양 데모 보드 크기: 800 x 600 mm 프레임 크기: 840 x 450 x 680 mm 순중량: 33kg 3. 구성품 목록 및 상세 설명 3.1 주요 부품 번호 명칭 1 2P 회로 차단기 2 빨간색 표시등 3 출력 단자 4 녹색 표시등 5 조절 저항 6 소켓 7 2P 회로 차단기 8 전원 코드 9 조절 저항 10 접지 단자 11 조절 저항 12 1P 회로 차단기 13 스위치 14 소켓 15 조절 저항 16 출력 단자 17 빨간색 표시등 3.2 액세서리 번호 이름 수량 1 4mm 안전 연결 케이블 노란색 8개 2 4mm 안전 연결 케이블 파란색 3개 3 4mm 안전 연결 케이블 빨간색 3개 4 4mm 안전 연결 케이블 검은색 3개 4. 실험 목록 실험 1 세탁기 누전 차단 실험 실험 2 온수기 누전 차단 실험
