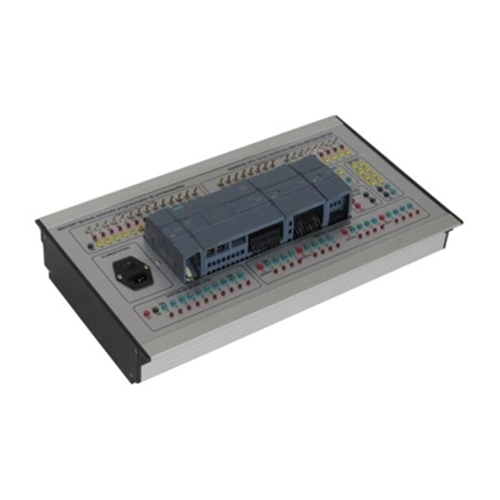

MR059E 소형 PLC 40입출력 직업 훈련 장비 학습실 교육 세트 전기 기계 1. 제품 개요 1.1 개요 본 교육용 장비는 지멘스 1200PLC 모듈입니다. 관련 실험을 통해 S7-1200 PLC의 기본 사용법과 프로그래밍 방법, 그리고 프로그래밍 소프트웨어 사용법을 익힐 수 있습니다. 학생들의 관련 지식과 기술을 함양하는 데 적합하며, 전문대학, 직업전문대학, 중등전문대학 및 기술전문학교의 교육 및 기능 훈련 평가에 활용할 수 있습니다. 1.2 특징 (1) 표준 모듈형 유닛 행잉 박스, PLC 내장 설치. (2) PLC 모듈의 입출력 단자는 모두 어댑터 단자를 통해 패널로 연결되며, K2 테스트 라인을 사용하여 연결됩니다. (3) PLC 모듈은 Siemens CPU1215C DC/DC/DC, SM1223, CM1241 모듈 및 CM1234 모듈을 선택하여 30개의 디지털 입력, 10개의 트랜지스터(DC24V) 출력, 16개의 릴레이 출력, 6개의 아날로그 입력, 4채널 아날로그 입력, 메모리 카드 지원, 이더넷 모듈 확장을 제공합니다. (4) PLC 입력은 스위치 조작을 통해 디지털 입력 상태를 시뮬레이션할 수 있습니다. (5) LED 표시등은 입력 및 출력 상태를 나타냅니다. 2. 성능 매개변수 (1) 입력 전원: 단상 3선식 220V±10% 50Hz (2) 크기: 297mm × 310mm × 80mm (3) 기계 용량: <1KVA (4) 무게: <100kg (5) 작동 조건: 주변 온도 -10°C ~ +40°C, 상대 습도 <85%(25°C) 3. 제품 구성 1: CPU1215c 모듈 디지털 입력 2: 모듈 아날로그 입력 3: SM1234 모듈 아날로그 입력 4: 전체 전원 공급 장치 5: 모듈 릴레이 출력 6: PLC 모듈 7: SM1234 모듈 아날로그 출력 8: PLC DC 24V 출력 3.1 모듈 디지털 입력 이 모듈은 14개의 디지털 출력을 포함하며, 각 출력에는 아날로그-디지털 입력 상태를 전환하는 스위치와 디지털 입력 상태를 나타내는 LED 표시등이 있습니다. 3.2 모듈 아날로그 입력 이 모듈은 전압 아날로그 또는 전류 아날로그 신호를 입력할 수 있는 6개의 아날로그 입력 단자를 포함합니다. 3.3 전체 전원 공급 장치 이 모듈은 AC 220V 입력 전원을 사용하며, 내장된 DC 24V 전원 공급 장치가 PLC에 전원을 공급합니다. 스위치와 퓨즈가 있는 전원 출력 단자는 안전하고 신뢰할 수 있습니다. 3.4 모듈 릴레이 출력 이 모듈은 10개의 릴레이 출력을 포함하며, 각 릴레이 출력에는 릴레이 출력 상태를 나타내는 LED 표시등이 있습니다. 3.5 PLC 모듈 이 모듈에는 Siemens CPU1214C DC/DC/RLY, CM1241 모듈 및 CM1234 모듈이 포함되어 있습니다. 모듈 패널에는 총 14개의 디지털 입력, 10개의 사이리스터(DC 24V) 출력, 6개의 아날로그 입력 및 2개의 아날로그 출력이 제공됩니다. 3.6 모듈 아날로그 출력 이 모듈에는 아날로그 신호 출력을 위한 2개의 아날로그 입력 단자가 있습니다. 3.7 PLC DC 24V 출력 이 모듈에는 두 세트의 PLC 출력 DC 24V 전원 공급 장치가 있습니다. 3.8 부속 장치 (1) 케이블 1개 (2) PLC 프로그래밍 소프트웨어 CD (3) 유선 USB 네트워크 카드 1개 (4) 10A 퓨즈 10개 (5) 황색 표시등 1개, 녹색 표시등 1개, 적색 표시등 1개 (6) 영문 설명서 1개 (7) 2mm 테스트 라인 25개 (8) 2mm 단자 3개 4. 교육 내용 완료 가능 (1) 컴퓨터와 PLC 통신 교육 (2) PLC 프로그래밍 교육 (3) 컴퓨터를 이용한 PLC 상태 모니터링 교육
