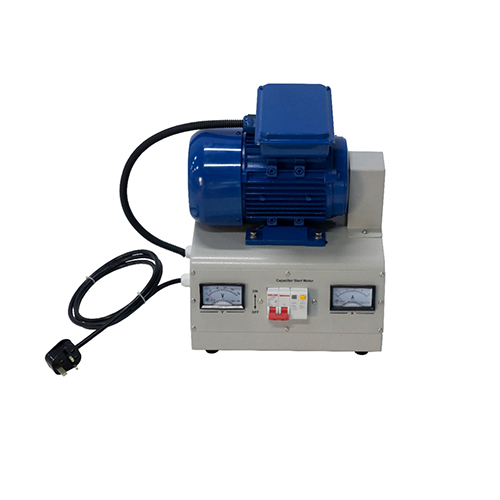

MR475E 콘덴서 시동 모터 교육용 교구 교육 보조 도구 전기 공학 실험실 장비 1. 장비 소개 1.1 개요 콘덴서 기동 모터는 기동 콘덴서와 운전 콘덴서, 두 개의 콘덴서를 사용합니다. 기동 콘덴서는 주로 모터의 기동 토크를 증가시키는 데 사용됩니다. 즉, 기동 시 모터의 기동 코일에 전류가 흐르고 기동 후에는 차단됩니다. 운전 콘덴서는 운전 중 모터의 용량 보상 역할을 하며, 모터가 운전하는 동안 항상 함께 작동합니다. 주요 기능은 모터의 주 권선과 부 권선 사이의 전자기적 균형을 유지하여 모터의 출력을 극대화하고 소음과 진동을 줄이는 것입니다. 1.2 특징 1. 기동 콘덴서의 주요 기능은 모터 기동 시 더 큰 전류를 공급하여 모터의 빠른 기동을 돕는 것입니다. 모터가 정격 속도의 약 75%에 도달하면 차단 장치에 의해 기동 콘덴서가 모터의 기동 권선에서 분리됩니다. 이 기동 장치는 일반적으로 "원심 스위치"라고 하며, 수동으로도 분리할 수 있습니다. 2. 운전 콘덴서는 모터의 초기 시동을 돕는 역할도 하지만, 모터의 안정적인 작동을 보장하기 위해 항상 모터와 함께 작동합니다. 3. 단상 이중값 콘덴서 비동기 모터는 "콘덴서 기동 운전형"이라고도 합니다. 이 모터는 기동 권선과 운전 권선, 두 개의 권선을 가지고 있으며, 두 권선은 공간적으로 90도 떨어져 있습니다. 대용량 콘덴서가 기동 권선에 직렬로 연결됩니다. 운전 권선과 기동 권선에 단상 교류가 흐르면 콘덴서의 작용으로 기동 권선의 전류가 운전 권선의 전류보다 90도 앞서 최대값에 도달하여 회전 자기장을 형성합니다. 4. 이 모터는 구조가 간단하고 신뢰성이 높다는 장점이 있습니다. 회로 구조가 비교적 간단하며 콘덴서와 접촉기만 있으면 구현할 수 있습니다. 또한 콘덴서와 접촉기는 신뢰성이 높고 고장률이 낮으며 유지 보수 및 수리 비용이 저렴합니다. 5. 효율적이고 안정적: 모터 콘덴서 기동 방식은 순간적인 기동 전류를 제공하여 모터를 빠르게 기동할 수 있도록 합니다. 동시에 콘덴서의 존재로 모터 전류 파형이 더욱 안정되어 모터의 작동 효율과 안정성이 향상됩니다. 2. 기술 사양 입력 전력: 220V 50Hz 0.75kW 무게: 17kg 작동 조건: -10℃～+40℃ 크기: 400mm*300mm*410mm 3. 구성품 목록 및 상세 설명 3.1 주요 부품 번호 명칭 1 듀얼 콘덴서 2 콘덴서 시동 모터 3 AC 전압계 4 영국식 플러그 5 누전 차단기 2상 16A 6 AC 전류계 3.2 장비 구성 목록 번호 명칭 수량 부품 1 듀얼 콘덴서 1 부품 2 콘덴서 시동 모터 1 부품 3 영국식 플러그 1 부품 4 AC 전압계1 부품 5 누전 차단기 2상 16A 1개 부품 6 교류 전류계 1개 4. 실험 목록 실험 1 콘덴서 기동 모터의 원리 이해 실험 2 콘덴서 기동 모터 작동 실험
