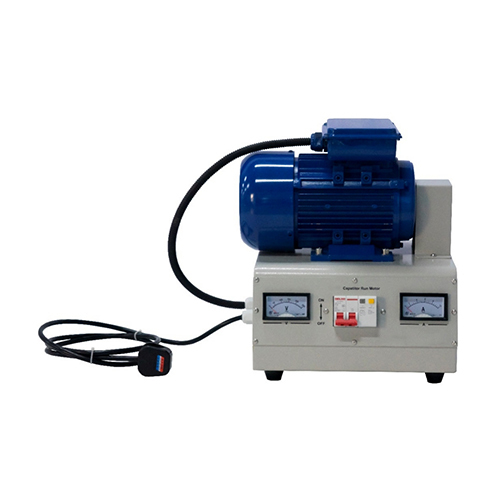

MR476E 콘덴서 구동 모터 기술 교육 장비 시연 장비 3상 교류 발전기 교육 장비 1. 장비 소개 1.1 개요 콘덴서 구동 비동기 모터는 외부 콘덴서를 이용하여 모터의 특성을 변화시키는 비동기 모터입니다. 콘덴서는 추가적인 정전 용량을 제공함으로써 모터의 특성을 변화시키는 역할을 합니다. 기동 시에는 콘덴서가 추가적인 전류를 공급하여 모터의 기동을 돕고, 운전 시에는 추가적인 정전 용량을 제공하여 모터의 효율을 향상시킵니다. 1.2 특징 1. 쉬운 기동: 단상 전원 공급은 한 상만 사용하기 때문에 회전 자기장이 발생하지 않습니다. 콘덴서는 추가적인 전류를 공급하여 모터의 기동을 돕습니다. 따라서 콘덴서 구동 모터는 기동성이 우수합니다. 2. 안정적인 운전: 콘덴서 구동 모터는 운전 중에도 2차 권선이 전력망에 연결되어 동시에 작동합니다. 적절한 설계를 통해 모터는 주어진 부하에 안정적으로 대응할 수 있습니다. 3. 높은 효율: 커패시터로 구동되는 모터는 커패시터의 용량 보상 효과 덕분에 효율이 더 높습니다. 4. 불안정한 속도: 이는 커패시터의 용량 및 저항 값 오차로 인해 발생합니다. 커패시터 기동 단상 비동기 모터의 속도는 일반적으로 매우 불안정하며 부하 변화에 쉽게 영향을 받습니다. 5. 간편한 유지 보수: 커패시터 기동 단상 비동기 모터는 구조가 간단하고 유지 보수가 용이하며 비용이 저렴합니다. 6. 더 큰 기동 전류 허용 범위: 커패시터를 추가하면 모터가 더 큰 기동 전류를 견딜 수 있어 모터 기동이 더 용이해집니다. 2. 기술 사양 입력 전력: 220V 50Hz 0.5kW 무게: 17kg 작동 조건: -10℃~+40℃ 크기: 400*300*410mm 3. 구성품 목록 및 상세 소개 3.1 주요 부품 번호 명칭 1 구동 콘덴서 2 콘덴서 구동 모터 3 AC 전압계 4 영국식 플러그 5 누전 차단기 2상 16A 6 AC 전류계 3.2 장비 구성 목록 번호 명칭 수량 부품 1 콘덴서 구동 모터 1 부품 2 영국식 플러그 1 부품 3 AC 전압계 1 부품 4 누전 차단기 2상 16A 1 부품 5 AC 전류계 1 부품 6 방수 커넥터 PG11 2 4. 실험 목록 실험 1 원리 이해 콘덴서 구동 모터 실험 2 콘덴서 구동 모터 작동 실험
