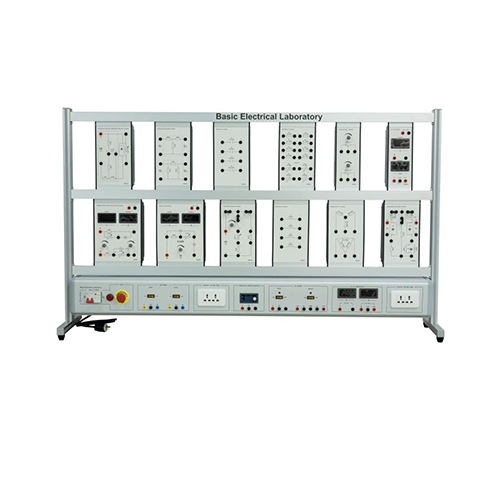

MR052E 기초 전기 실험실 교육 장비, 교실 교육 세트, 스마트 그리드 교육 장비 I. 제품 1.1 개요 본 교육 세트는 다양한 전기 실습 실험을 포함하고 있어 학생들의 관련 지식과 기술 습득을 돕습니다. 고등직업전문대학, 전문기술학교, 중등직업학교 및 기술학교의 관련 전문 교육 및 기술 훈련 평가에 적합합니다. 1.2 특징 (1) 알루미늄 기둥 프레임 구조의 교육대와 전원 공급 장치가 내장된 일체형 설치 방식으로 안전하고 편리하게 사용할 수 있으며, 손상 위험이 적습니다. (2) 다양한 회로 구성의 유닛 걸이 박스가 완비되어 있어 조합하여 사용 가능하며, 다양한 교육 내용을 평가할 수 있습니다. (3) 실험 주제와 관련된 유닛을 박스에 유연하게 추가 또는 제거하여 사용자의 다양한 요구 사항을 충족할 수 있습니다. (4) 우수한 안전 보호 시스템을 갖춘 교육 플랫폼입니다. II. 제품 사양 (1) 입력 전원: 단상 3선식 220V±10% 50Hz (2) 크기: 1600mm×400mm×950mm (프레임 유형=데스크탑형) (3) 총 용량: 2.0KVA 미만 (4) 무게: 160kg 미만 (5) 작동 조건: 주변 온도: -10℃~+40℃ 상대 습도: 85% 미만(25℃) 3.1 전원 제어 패널 전원 제어 패널은 알루미늄 합금 프로파일 패널을 사용하고, 밀폐형 본체 구조이며, 연결부가 하단에 일체형으로 설치됩니다. 3.2 배전반 (1) 3상 5선식 전원 입력 방식이며, 누전 차단기 테스트를 완료했고, 비상 정지 버튼이 있어 비상시 전원을 차단할 수 있습니다. (2) 전원 박스 사양: 알루미늄 프로파일 박스, 누전 차단기, 전원 표시등, 비상 정지 스위치, AC 220V 출력 소켓, DC 고정 5V, ±12V, DC 0-36V 가변 출력, 저전압 AC 6V, 12V 출력, DC 전압계, DC 전류계 제공 옴의 법칙 저항의 종류 (가변 저항기, 배리스터) 1) 직렬 저항 회로 2) 병렬 저항 회로 3) 키르히호프의 직렬 회로 법칙 4) 키르히호프의 병렬 회로 법칙 5) 직렬-병렬 회로 6) 전압 분배기 7) 전류 분배기 8) 스타-델타 결선 9) 델타-스타 결선 10) 전력 전송 커패시터 및 콘덴서 1) 직렬 커패시터 회로 2) 병렬 커패시터 회로 3) 직렬-병렬 회로 4) 그리드 해석(맥스웰 정리) 5) 교차점 6) 중첩 정리 7) 테브닌 정리 8) 노턴 정리 9) 상호작용 • 인덕터 및 코일 1) 직렬 인덕터 2) 병렬 인덕터 3) 인덕터(직렬-병렬)
